100M网口静电保护方案

发布日期:2024-11-08 点击次数:44

方案优点

以太网是目前应用最广泛的局域网通讯方式,它将不同的设备(如交换机、路由器、集线器、 办公设备、智能终端设备等)连接在一起进行通讯。以太网中网络数据连接的端口就是以太网 接口,用于数据传输。而现以太网接口的数据传输速率越来越来高,所处的电磁环境也越显复 杂,因此以太网接口上的数据及后端芯片很容易受到静电的干扰及损坏,亟待改进。 用于室内的 100M 网口静电保护,本方案采用两颗器件防护,封装体积小,可节约 PCB 板的 空间; 超低结电容 0.8PF,保证信号传输的完整性; 满足 IEC61000-4-2,等级 4,接触放电±8KV,空气放电±15KV,能在反复的 ESD 情况下任 然完好无损;  满足 IEC61000-4-5,20A(8/20μs),减少因雷击导致的浪涌现象的破坏; 该器件拥有低漏电电流,以减少正常工作下的功率能耗;

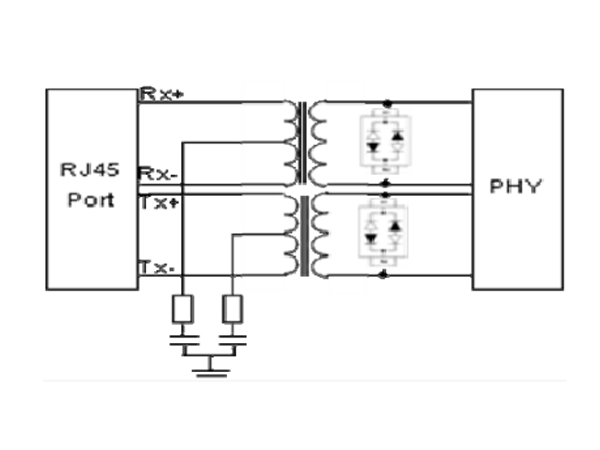

方案图
